文章来源：物理研究所
二元FeSe超导体是铁基家族中化学组成和晶体结构最简单的，并显示高TC特征（在高压下或单层膜中）。因此，它是研究铁基高温超导机理非常重要的原型 (prototype) 材料。由于超导的 β-FeSe相本身无固-液相平衡区，导致以前的晶体生长思路基本上被束缚于助溶剂法和气相输运法，因而得到的晶体尺度小。因此，基于晶体样品的中子散射重要实验一直无法开展。制备大尺寸FeSe 晶体是一亟待解决的难题。
中国科学院物理研究所/北京凝聚态物理国家实验室（筹）超导国家重点实验室周放研究员和博士生马明伟，充分研究了Fe-Se相平衡关系加上长期以来浮区法技术积累，突破常规思路成功制备出目前最大尺寸的FeSe超导晶体。技术原理和关键在于：他们用无助溶剂浮区法，在较高温区狭小的 δ'-FeSe相区建立稳定的固-液二相平衡生长晶体；然后由较低温区下的相变，得到几乎纯相的 β-FeSe超导晶体。晶体尺寸达到15×6×2 mm3，侧边尺寸和厚度均远大于以前报道。
这项工作以快讯 (fast track communication) 发表在 Supercond. Sci. Technol. 【27 (2014)122001】。同期刊发的编辑部特邀同行专家撰写的专评称：“他们应用了独特的(unusual)技术步骤……报道的结果对铁基超导研究者极其有益(extreamly helpful)……尤其对非弹性中子散射而言”（见As easy as pie? Large FeSe…is finally grown【Supercond. Sci. Technol. 27 (2014)120501】）。目前与复旦大学合作在国际上首次进行了基于FeSe晶体样品的中子散射研究并取得重要结果。这项工作得到基金委、科技部、科学院相关项目的资助。

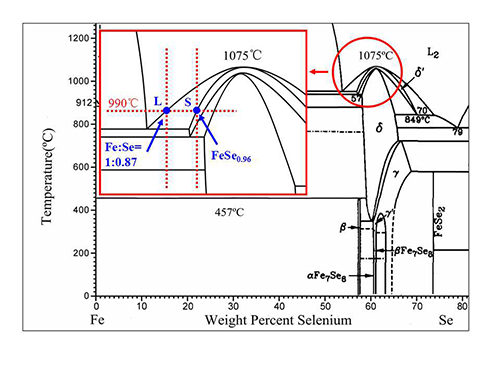

无助溶剂浮区法FeSe晶体生长相平衡关系
摘录自http://www.cas.cn/syky/201412/t20141218_4278276.shtml
