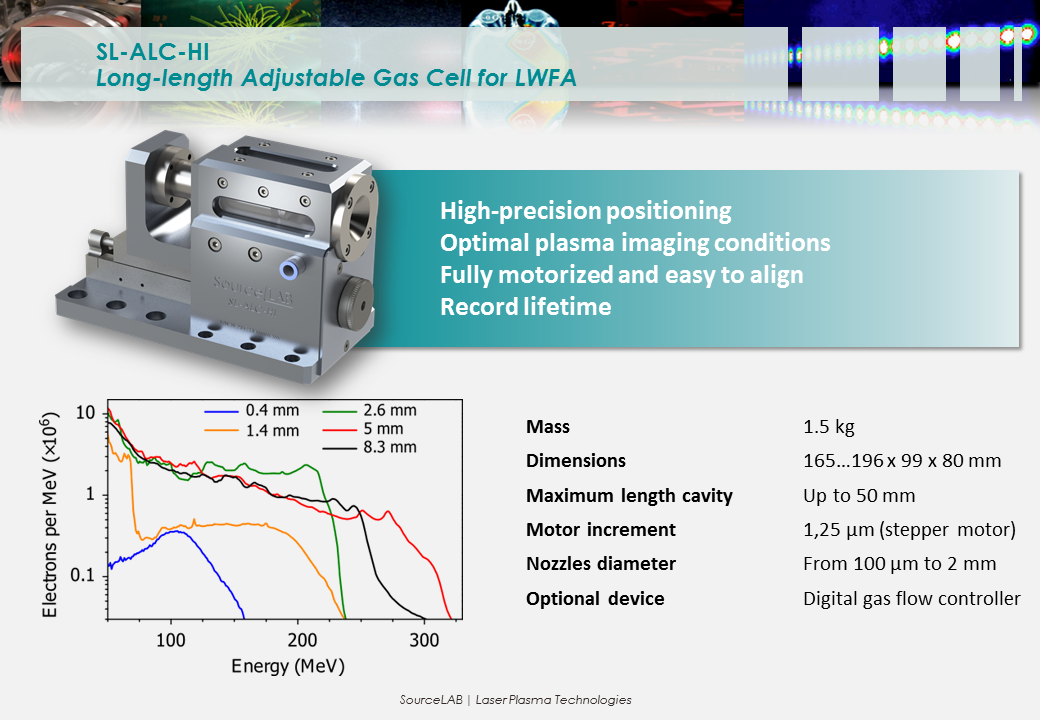

SL-ALC全自动长程可调气室（用于激光等离子体加速器）
SL-ALC-HI是一款全自动长度可调气室，设计用于那些需要毫米到厘米长度的稳定介质的低密度激光等离子体相互作用实验，例如，电子加速和衍射、反康普顿散射、伽马射线产生、X射线激光、高次谐波产生，特别是高频激光尾场加速（LWFA）。
技术参数
| 性能 | 超过50 mm的稳定气体介质 | 入射压强 | 最高 4 bar |
| 步进电机精度 | 0.5 µm | 喷嘴直径 | 100 µm 到 2 mm |
| 真空兼容性 | 10-6 Torr | 脉冲流模式 | 可选 |
| 外形尺寸 / 质量 | 196 x 99 x 80 mm / 1.5 kg |

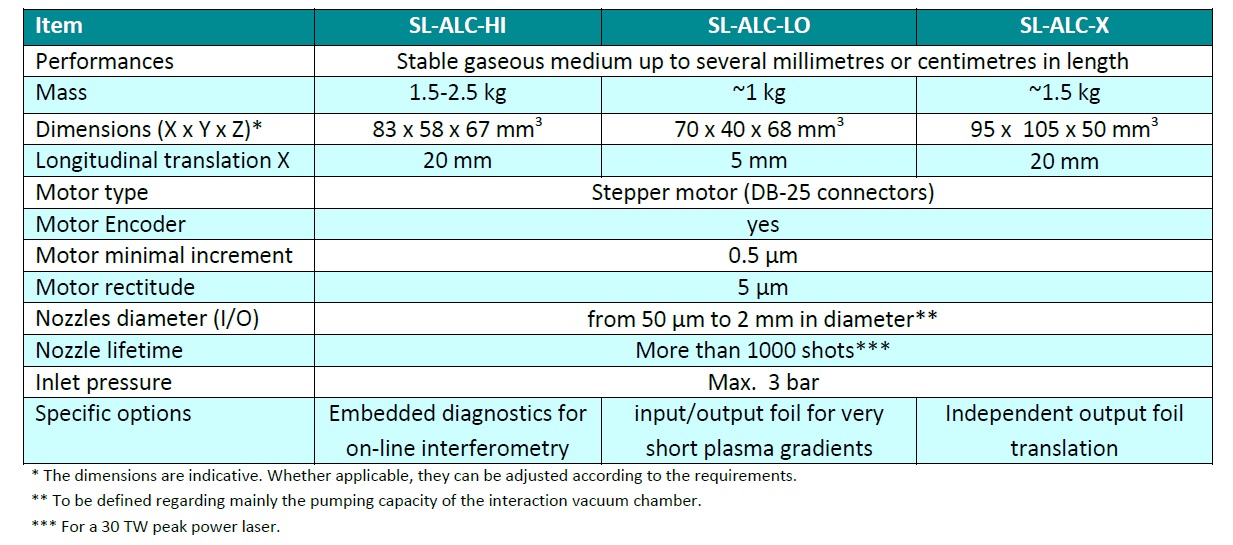

型号对比列表
应用参考文献: Observation of longitudinal and transverse self-injections in laser-plasma accelerators

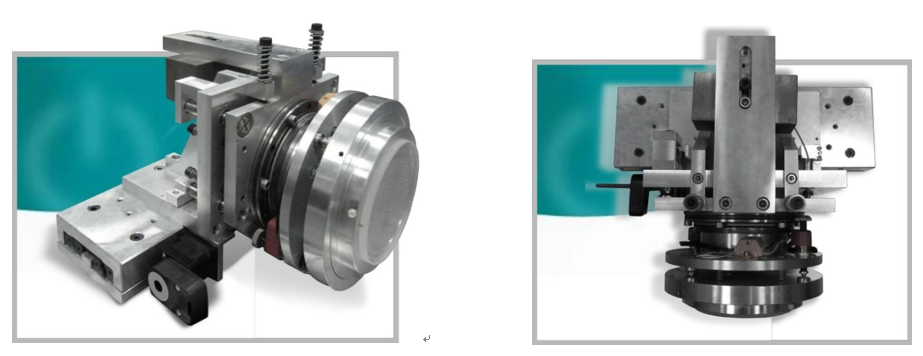

SL-ST-1000 激光等离子体固体靶
超高位置精度< 2 µm；使用寿命>300万次连续射击；
转速>720 °/s；超高精度移动平台；全自动且易于准直
SL-ST-1000激光等离子体固体靶最早由d’Optique Appliquée实验室研制，是一种电动机械装置，设计用于重频可达数kHz高能激光与固体靶相互作用中，可用于等离子体镜对比度提升和高能粒子或射线产生，如亚飞秒紫外脉冲、电子或质子束加速。
同时，SL-ST-1000可在高速旋转和平移条件下工作，尤其适合与高频激光系统协同工作，即使在激光束聚焦斑点极小情况下。当然，该系统设计可用于真空条件下工作(10-6 mbar)。直径200mm的大尺寸靶面，可支持300万发100微米射击间距实验。
| 性能 | 旋转 | ||
| 准直后残余运动量 | < 2 µm ( < 200 nm 可选) | 电机类型 | 力矩电机 |
| 连续轰击次数 (单个靶面) | ＞3百万 (100μm轰击间隔) | 范围 | >360° |
| 其他参数 | 分辨率 | 1° | |
| 尺寸(X x Y x Z) | 350 x 250 x 340 mm | 固有抖动 | < 10 µrad |
| 质量 | 7.9 kg | 最大速率 | 720 °/s |
| X轴平移 | 抖动修正 | ||
| 电机类型 | 步进电机 | 电机类型 | Picomotor致动器 |
| 范围 | 200 mm | 范围 | 12.5 mm |
| Z轴平移 | 分辨率 | 30 nm | |
| 电机类型 | 步进电机 | 最大速率 | 0.5 mm/s |
| 范围 | 30 mm | ||
| 分辨率 | 0.1 µm | ||
| 精度 | 2 µm | ||
| 最大速率 | 5 mm/s | ||
参考文献下载
Attosecond control of collective electron motion in plasmas
Brunel-Dominated Proton Acceleration with a Few-Cycle Laser Pulse
High repetition rate plasma mirror device for attosecond science
High-harmonic generation from plasma mirrors at kilohertz repetition rate
Supplement ary Information for Attosecond lighthouses from plasma mirrors
SL-XPW宽能量高效激光时间对比度滤波系统
资料下载：SL-XPW-1000 技术参数
XPW滤波系统可实现3个量级对比度增强，适用于重频高达数kHz和能量范围高达10mJ的超短脉冲光器，且透过率可高达20%。此系统还可对超短脉冲后端压缩。
| 应用案例 | References |
| ►► 飞秒脉冲对比度提高(增强> 3量级) | ►► Ricci et al, Opt. Exp. 21, 9711-9721 (2013) |
| ►►飞秒脉冲后端压缩 (压缩率>2倍) | ►► Ricci et al, Appl. Sciences, 3, 314-316 (2013) |
| ►►产生高对比度循环脉冲 | ►► Ricci et al, RSI, 84, 043106 (2013) |
主要技术指标
| 输入能量范围 | 1 - 10 mJ |
| 输入脉宽范围 | 5 - 100 fs |
| 总能量输出 | 10 - 20% （根据配置不同） |
| 光谱带宽 | 两倍 |
| XWP脉冲宽度 | 输入脉宽的1/2 |
| 对比度增强 | 3 - 4 量级（根据配置而定） |
| 可用选项 | 特点 |
|
ow B-integral 输入输出光束指向稳定性 全自动系统 脉冲前端表征 |
反射型光学设计 机械化支架、相机和软件 增加光纤和晶体的自动化控制 光谱仪、相机和转件 |
由于每个激光系统都有自己特性，XWP需满足每个用户需要，包括对比度增强、能量输出量、可用空间、B积分等。我们可根据用户的需求量身定制。

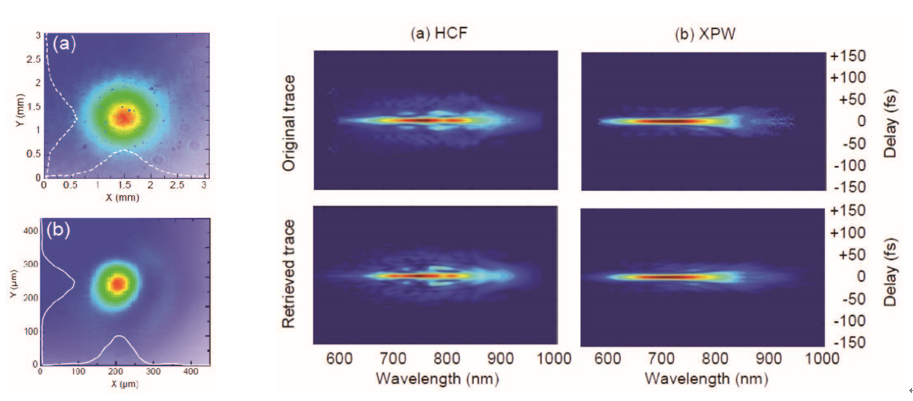

Spatial beam profiles after XPW 5 fs pulse FROG traces
a) Near-field and b) Far-field After HCF and After XPW filtering
应用参考文献
Efficient cross polarized wave generation for compact energy-scalable ultrashort laser sources
High-fidelity front-end for high-power high temporal quality few-cycle lasers

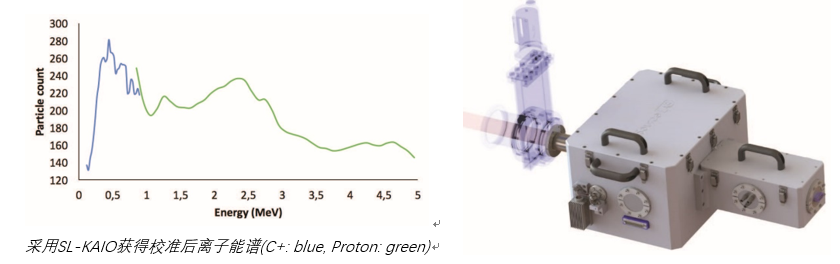

SL-KAIO系列激光等离子体源
资料下载：SL-KAIO技术参数
SourceLAB 基于TNSA质子开发了一种新型多功能SL-KAIO激光等离子体源，可以就用于激光等离子体相互作用的脉冲稳定性给出定量和定性的提示，以及如何改善。SL-KAIO是一种特殊的即插即用装置，可用于强激光加速离子，可瞬时获得高能离子束。
|
详细规格 |
|
|
设备尺寸 |
274 × 440 × 330 cm3 (H × L × l) |
|
重量 |
~ 30kg |
|
真空馈通 |
ISO-KF 50 |
|
重复频率 |
Up to 1 Hz |
|
截止能量 |
最大5 MeV @1J激光能量 |
|
质子数 |
~109 整个光谱积累 |
|
薄靶材料/厚度 |
典型Al, Ti, Ni / 0.4 - 数十微米 |
|
触发 |
Yes (来自激光主时钟TTL信号) |
|
连续使用时间 |
200 shots |
|
周转时间 |
20 min |
|
分子泵 |
10-5 mbar |
|
探测器模组 |
汤普森抛物线 (E+B field)与MCP chevron或Radeye HR 耦合 注射器针孔: 直径100μm, 1mm厚 |
基本要求
| 激光脉宽 | 通常飞秒脉宽范围 (λ0~700nm-1000nm) |
| 激光能量 | 压缩后100mJ - 1J |
| 激光孔径 | < 47 nm |
| 辐射安全 | 粒子屏蔽 |

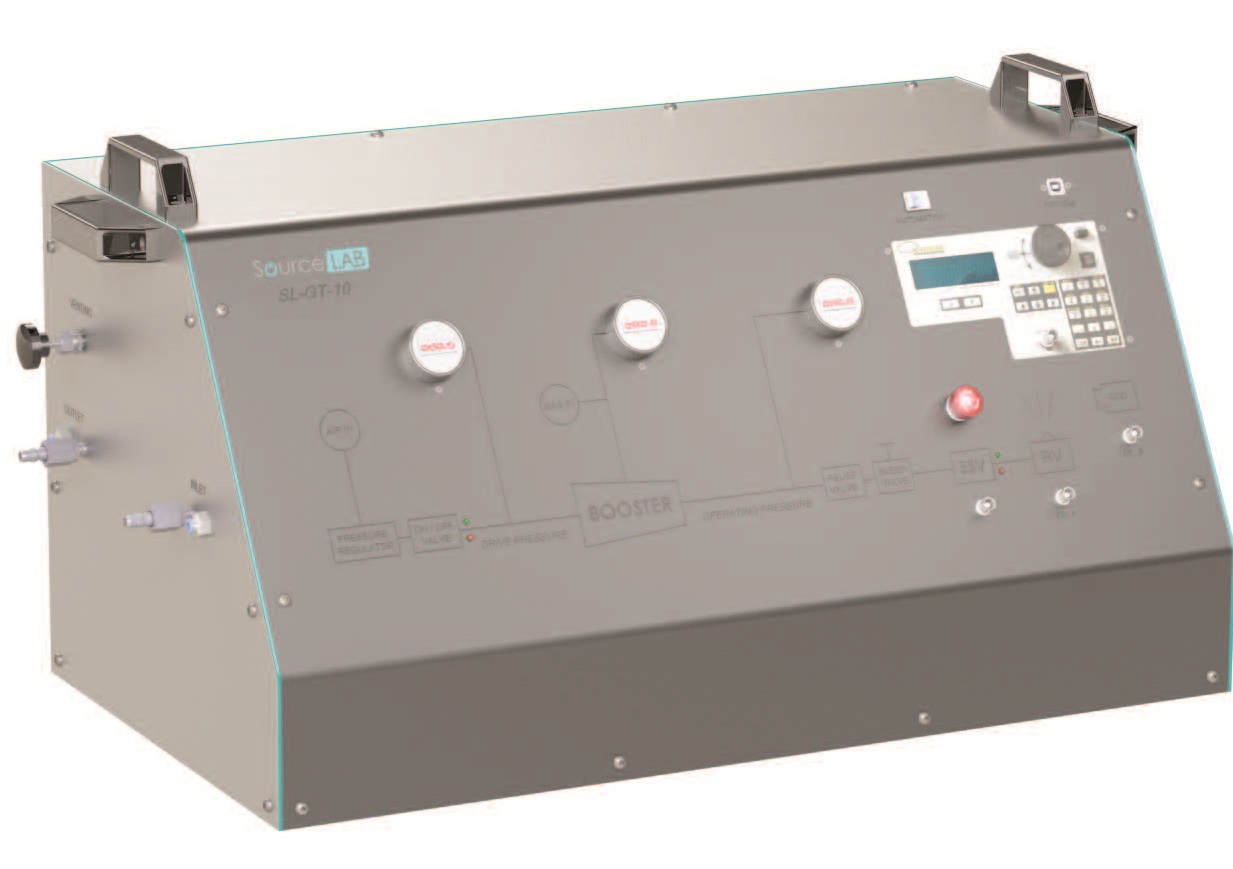

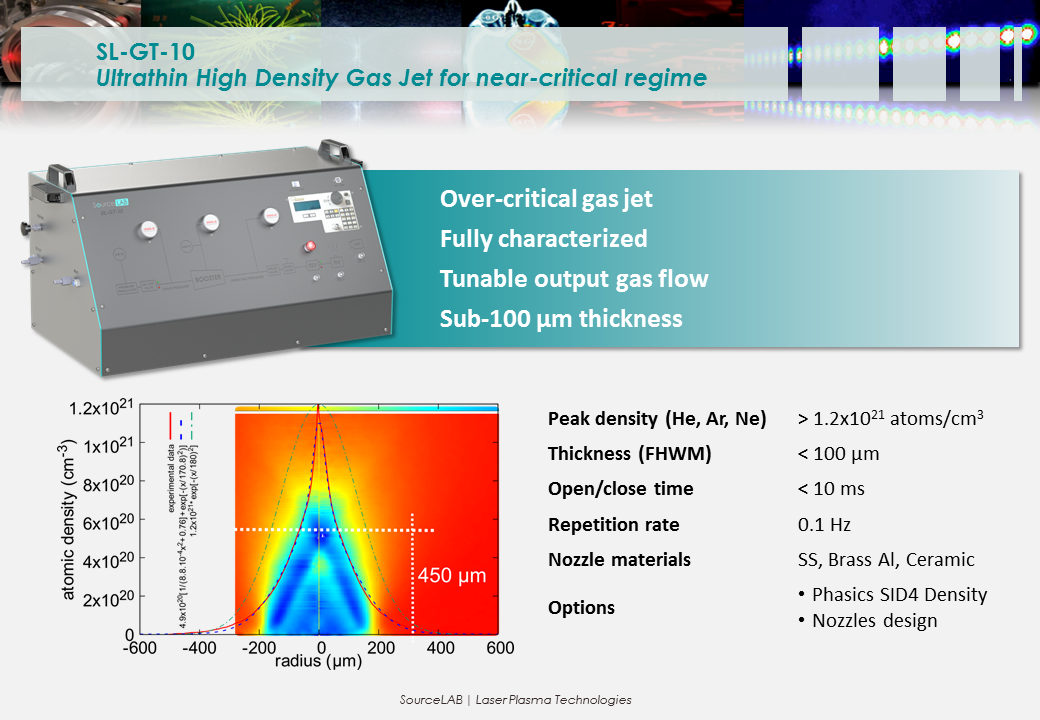

SL-GT-10 高密度激光等离子体喷气靶系统
超薄、高密度喷气靶系统用于近临界条件研究
资料下载：SL-GT-10介绍1; SL-GT-10介绍2
SL-GT-10是一款高压快速开关喷气靶装置，专门设计用于激光等离子体相互作用研究。这款高密度喷气靶提供了空前的密度范围和喷气尺寸，仅此需一个设备，实验人员即可实现很多不同条件下激光等离子相互作用机制研究。
SL-GT-10是仅有的喷气系统，对于800nm的Ti：Sa激光脉冲能够获得近临界条件密度，同时可保持喷气尺寸小于1微米。
|
|
|
|

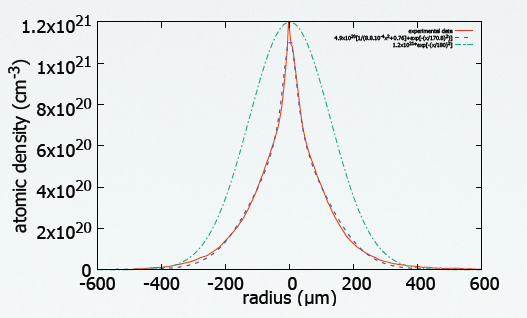

Experimental gas jets lineouts from SL-Noz-Comp at 424 μm from the nozzle exit (in red) and from sonic nozzles of 400 μm of diameter SL-Noz-at 100 μm from the nozzle exit (in green). |

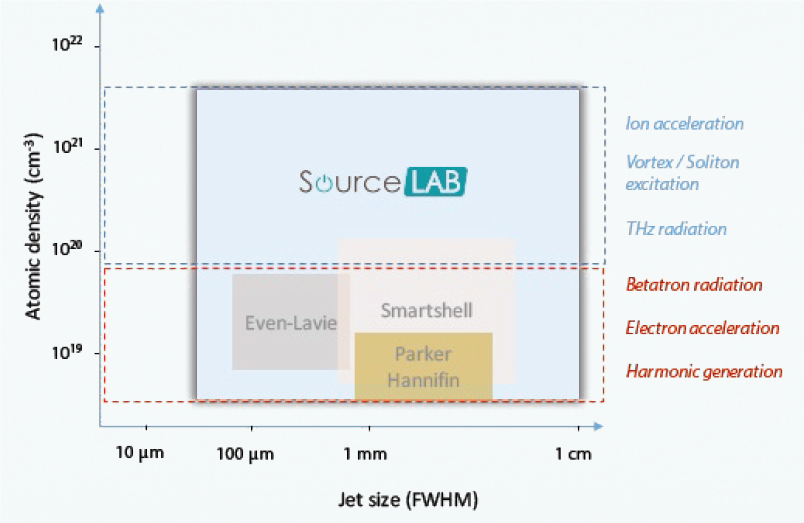

FWHM vs atomic density positioning of SL-GT-10 & typical applications |
| 喷气指标 | 最大承压 | 700 bar | |
| 原子峰值密度(400 µm-圆柱形喷口) | > 2x1021 atoms/cm3 (He, Ar, Ne) | 阀门开/关时间 | < 3 ms |
| 马赫数 (亚毫米喷嘴) | 高达 6个 | 气动增压器 | |
| 梯度刻度长度(400 µm-圆柱形喷口) | < 400 µm | 入口压力 | Min. 30 bar |
| 重复频率 | 1 Hz (抽氮气能力2500 sccm) | 出口压力 | Max. 400 bar |
| 开/关时间 | 15 ms / < 40 ms | 数控 | 是 |
| 兼容喷嘴类型 | 最小临界直径100 µm | 高压力管 | |
| 阀门 | 长度 | 3 m | |
| 阀尺寸 (L x r)/重量 | 90 x 34 (mm x mm) /1.5kg | 耐压 | Max. 344 bar |
应用文献下载
Development and characterization of very dense submillimetric gas jets for laser-plasma interaction
Ion acceleration in underdense plasmas by ultra-short laser pulses
Persistence of magnetic field driven by relativistic electrons in a plasma
Short Intense Laser Pulse Collapse in Near-Critical Plasma
独一无二的激光等离子体喷嘴制造解决方案
资料下载：SL-Nozzles技术参数.pdf[5.73MB]
模拟仿真：按CAD文件或指定规格
为了满足实验人员探索精确相互作用机理和物理过程的需求，SourceLAB设计并精密加工了一系列特殊的喷嘴，从而可获得特定等离子体形状和密度。
每种喷嘴都可以很容易地安装在快速阀门上，并获得想要的输出流量。尤其是SourceLAB新型SL-Noz-Comp喷嘴（见技术参数），专门设计用于产生低于100µm的近临界密度等离子体，更重要的是，相比起标准的400µm超声速喷嘴，SL-Noz-Comp喷嘴可在距喷口更远处产生1µm以下的高密度等离子体。因此，在保证出色的性能的同时，喷嘴寿命大大提高。
SourceLAB还可根据客户图纸加工特定喷嘴，同时提供表征服务。
| SL-NOZ Class | 物理应用 | 原子密度范围 | 厚度 | 沿气流密度梯度特征长度 | 射流边缘密度梯度长度 |
| SL-NOZ-Comp | 离子加速 | 1020 -> 5×1021 cm-3 | 100 µm | > 1 mm | < 100 µm |
| SL-NOZ-I | 电子加速 | 1018-> 1020 cm-3 | 0.1 -> 1 mm | > 2 mm | < 300 µm |
| SL-NOZ-II | 天体物理—冲击波 | 1018-> 1020 cm-3 | 1 -> 2 mm | > 2 mm | < 300 µm |
| SL-NOZ-IV | 原子物理 | 1015-> 1017 cm-3 | 1 mm | > 2 mm | < 300 µm |
| SL-NOZ-SLIT | 相干X射线脉冲放大(SXRL) | 1019-> 1020 cm-3 | 2 cm | > 2 mm | < 300 µm |

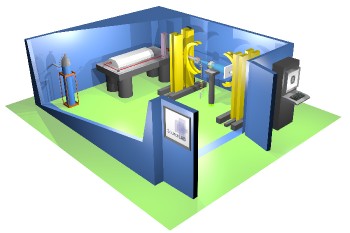

高分辨率高能量工业级无损检测（NDT）解决方案
SourceLAB与多个机构组成联盟，开发第一台基于激光等离子体相互作用的商业化X射线断层扫描系统，该系统覆盖0-20 MeV所有能量范围，同时具备恒定 50 µm的分辨率和实时显微断层摄影能力 (分辨率1 µm @400 keV)。此系统突破了传统X射线源（X-Ray tubes, gamma graphs, linear accerators）的限制，能量越高分辨率越低，无法实施显微层析成像，一个系统多种能量系统，适用于工业上各种复杂、各种材料的部件。
特性
| Source type | Gamma / X-Ray tomograph by laser-plasma acceleration |
|
|
| Source resolution |
~50 µm constant at high energy (0-20 MeV) Micro-tomography capabilities at low energy (~1µm @400 keV) |
| Source flux | > 10 gy/min/m |
| Part material | No limitation |
| Part size | Up to ~1 m3 for 1 ton |
| Part thickness | Up to 1 m stainless steel |
| Detection | Numerical, full 3D reconstruction |
A unique system covers all the energy range with a constant resolution far better than existing systems.
应用文献
-
A. Döpp et al.,
A bremsstrahlung gamma-ray source based on stable ionization injection of electrons into a laser wakefield accelerator,
Nuclear Instruments and Methods in Physics Research Section A: Accelerators, Spectrometers, Detectors and Associated Equipment, Elsevier, published online 6 February (2016) -
E. Guillaume et al.,
Physics of fully-loaded laser-plasma accelerators,
Phys. Rev. ST Accel. Beams, Volume 18, 061301, June (2015)
